手机镜头光学镀膜
大家都知道光线通过不同介质时会产生反射和折射，而现代手机镜头结构更复杂镜片数更多，所以光线进入镜头后发生的反射和折射的次数就会越多。这样就会导致两个问题：一是通过镜头的光线会有较大的损失；二是光线在镜头内发生多次反射与折射就会产生w66国际·利来（中国）APP下载所说的杂光和鬼影；而镀膜技术能非常有效的改善这些问题。
光学镀膜原理：镀膜能改善光的品质
光学镀膜是以光的波动性和干涉现象为基�。诰低繁砻娑粕弦徊愫穸燃〉奈镏剩绶�、二氧化硅、氟化铝等；来达到提高镜片的透过率，减少镜片的反射率的效果。简而言之，光学膜层首先是厚度�。浜穸瓤梢院腿肷涔獠ǔは啾饶猓浯问腔岵欢ü庋вσ鸸庀吒缮妗�
光学镀膜在手机领域中的作用

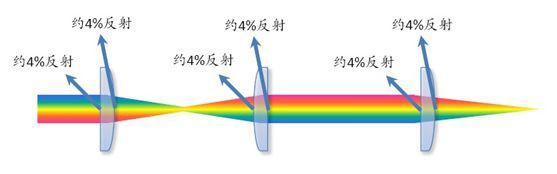

在手机领域中除了成像品质外，镜头的透过率对提升图像品质起着非常重要的作用。目前手机行业通常采用树脂作为镜片基材，为了减少镜片反射，提升透过率，w66国际·利来（中国）APP下载会在镜片表面镀AR增透膜（减反膜），它是一种硬质耐热氧化膜，可在特定波长范围内将元器件表面的反射率最小化。未镀膜的情况下，光学元件每个表面由于反射会产生约4%的能量损耗(图一)。如果3个未镀膜的透镜组合使用，则在6个表面都会发生反射，实验测得，光通过透镜组后共损耗21.7%的能量。
如果存在AR增透膜每个表面的反射率将小于0.5%(图二)，因此镀增透膜可使该光学系统的透过率从78.3%提高至97%。

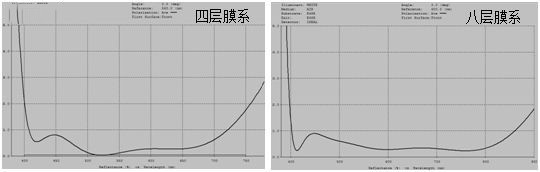

通常情况下一层膜只对某一波段光线起作用，为了提升宽波段下镜片透过率，手机镜头AR膜一般包含多个膜层，以材料折射率高低相间隔分布，通过建模软件，每一层膜的厚度都被优化，就可以改善光学元件在特定波长范围内的性能。从膜系层数而言，w66国际·利来（中国）APP下载一般设定为1到8层，较多的膜层数能优化宽光谱波段范围内的反射率，减弱光学系统内由于光线反射引起的鬼影（图三）。
当然AR膜并不可能达到100%的透过率，会有残留的颜色，但是残留哪种颜色最佳呢？其实这没有标准，主要以工艺特点及偏好为主。
镀膜工艺简介
目前镀膜方式主要有三种，分别是蒸发镀膜、溅射镀膜和离子镀膜，在行业中w66国际·利来（中国）APP下载主要采用蒸发镀膜的方式，通过真空泵组获得极限真空后，电子枪发出高能电子升华镀膜物质，通过物理沉积技术在镜片表面覆盖极薄纳米厚度的薄膜,以实现表面减少反射,达到成像清晰效果。
镀膜技术的主要工艺流程包括膜系设计、镀膜、测试等，具体如下图介绍：

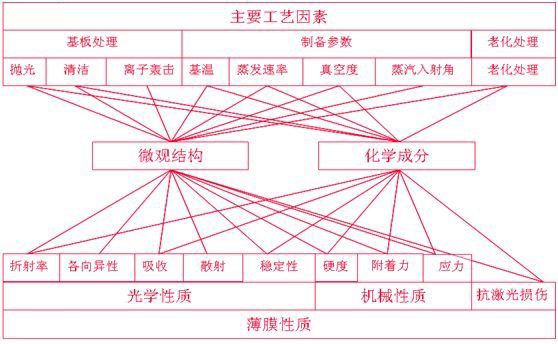

影响镀膜性能的条件众多，不同的膜系设计和工艺条件对膜层结构和特性产生不同影响，
其中影响较大的三大因素是温度、沉积速率、真空度。
�、� 较高的基板温度，有利于增加膜层密度和强度；
�、� 沉积速率越高膜层结构越紧密，但缺点在于容易使内应力增加；
�、� 真空度减少气体分子对物理沉积的干扰，抑制气体分子和镀膜物质反应；
典型不良现象
�、� 膜强度不良、膜弱、膜裂等信赖性不良；
�、� 膜料点不良，顾名思义就是大颗粒膜料点随着膜料分子蒸镀到基片表面，在基片表面形成点状突起，打伤基片表面；
�、� 膜脏，一般发生在膜内或膜外，包括：灰尘点、白雾、油斑、指纹印等
�、� 膜内白雾，镀膜完成后，表面会有一些淡淡的白雾
�、� 色斑，是指镜片上的膜色局部变异、不规则。有膜内色斑和膜外色斑两种。
�、� 光谱特性不良，导致分光反射（投射）曲线不满足零件产品技术要求。
其他
在手机领域另一个应用较多的是红外截止滤光片又称IR-cut Filter。从原理分有反射式滤光片和吸收式滤光片两种，它们采用了不同的玻璃基材。
反射式滤光片原理是在普通光学玻璃上交替镀多层高折射率光学膜，达到可见光波段的高透（400-630nm），近红外波段光线的截止（700-1100nm），截止部分干扰成像质量的近红外光，因为通过反射方式截止红外光线，所以容易产生二次反射，产生杂光和鬼影。
吸收式滤光片主要以蓝玻璃为基材，通过蓝玻璃中光吸收物质来过滤红外光，同时通过一面镀红外截止膜，一面镀增透膜来同时提升红外的截止性能和可见光的透过率，从下图反射率对比图可以看出蓝玻璃短波方向透过率更高、整体透过率曲线过渡更圆滑，所以实拍效果色彩还原性更自然。

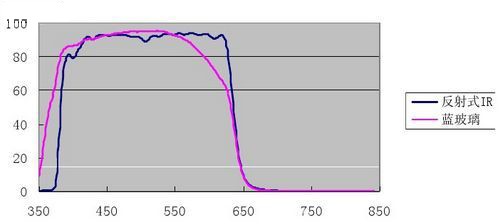

反射式IR和蓝玻璃透过率对比

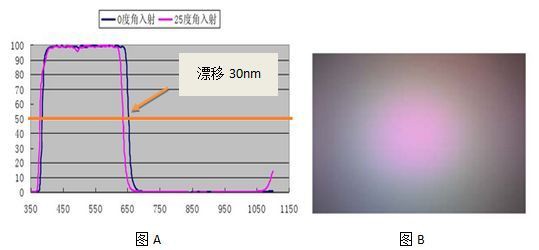

w66国际·利来（中国）APP下载从光学特性上比较，蓝玻璃相对于普通反射式IR主要有两方面的优势：一方面从材料特性上来看蓝玻璃有着先天优势，通过吸收红外波段光线的方式可以避免因反射引起的杂光鬼影现象；另一方面，蓝玻璃对于不同入射角光线的光谱曲线漂移更小，比如入射角从0°变化到25°，蓝玻璃透过率向短波段偏移3nm左右（透过率50%时），而普通反射式滤光片偏移在30nm左右（图A）。简而言之，反射式滤光片在大角度时，截止更多的红光，这样对影像带来一个最大的问题是中心偏红（图B），对于color shading的调试带来更大难度。
目前蓝玻璃已经大规模的应用于中高端项目中，随着工艺不断提升，成本不断优化，蓝玻璃的使用将会更加广泛。
当然，在手机镜头的光学镀膜方面，还有很多的know how技术所在，w66国际·利来（中国）APP下载在这里只是简单介绍基础的技术并对其效果说明一二，详细的技术关键，因为众所周知的原因，只能私下点对点的当面交流。
