短波通滤光片加工定制参数
2018-06-27
admin1
产品介绍：

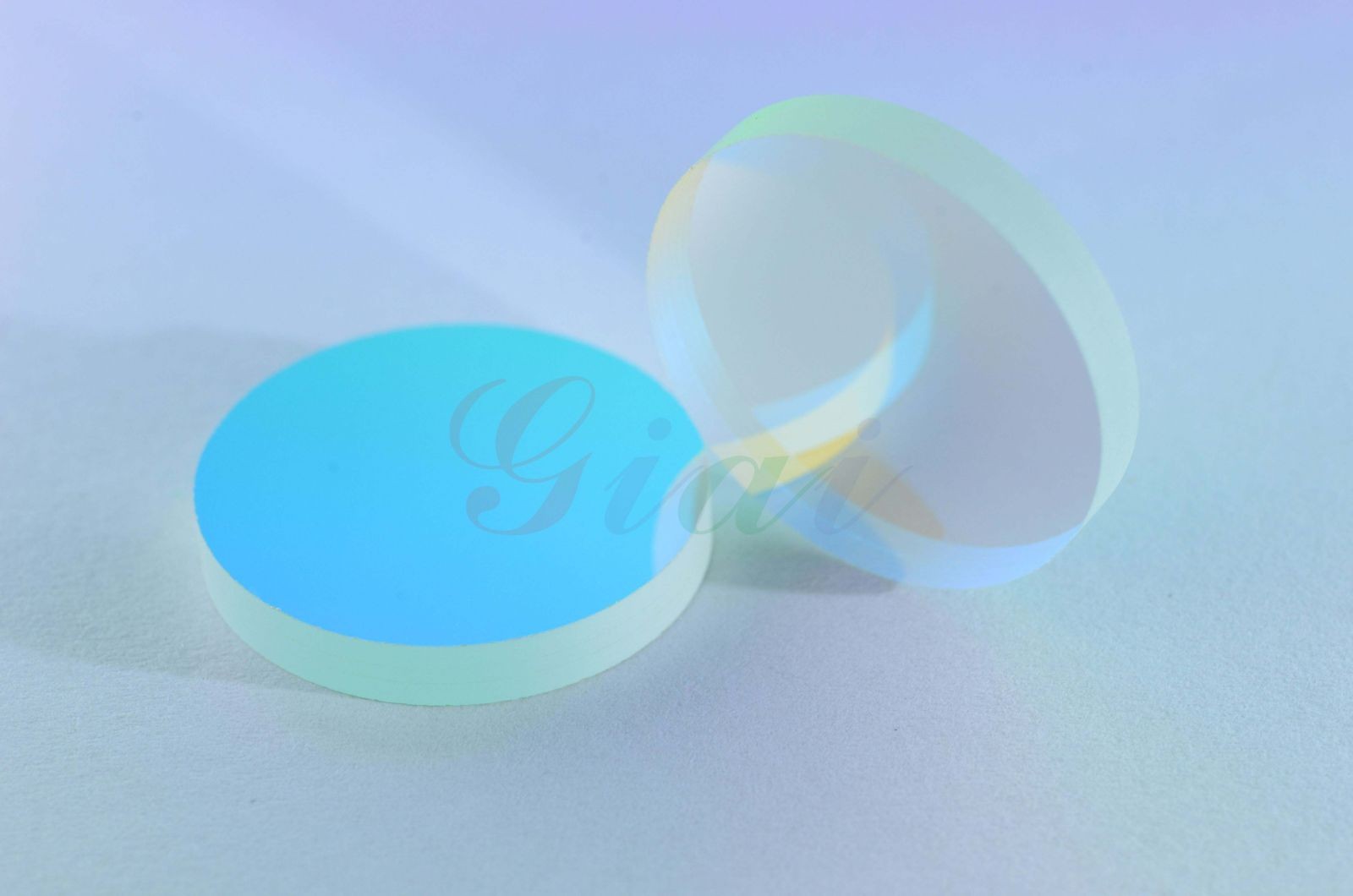

短波通滤光片：为满足CCD或CMOS等传感芯片的需求，让可见光最大限度的穿透，反红外区进行截止或反射，或是让任意波段的区域透射或截止，要确保在短波区有非�：玫钠教苟群透咄腹�长波通滤光片难度系数大。特别在应用于紫外光源领域的让紫光尽可能透过，让可见光和近红外线反射或截止并不是特别容易实现的产品。
应用领域：紫外光源，手机摄像头，激光防护，热反射照明系统，荧光油墨激光成像。
参数：
| 短波通滤光片 | |
| 工艺方式 | IAD多层介质硬膜、BBAR膜、金刚膜 |
| 波峰透过 | T>85% |
| 带外截止深度 | OD2-OD4 |
| 截止过度带 | <20nm |
| 工作波段 | 200-1100nm |
| 产品材质 | 光学级玻璃（K9，BK7，B270，D263T，石英玻璃, |
| 圆形尺寸范围 | Ø3mm~Ø110mm |
| 方形尺寸范围 | 2*2mm~146*146mm |
| 产品厚度 | 0.3-5.0mm |
| 通光孔径 | 镀膜覆盖面大于95%有效面积 |
| 表面光洁度 | 国标三级，美军标40-20（划伤/麻点） |
| 环境测试 | MIL-STD-810F |
介质薄膜的短波通滤光片与长波通有着同样的特性，当入射角增加时，这些滤光片的起始波长和截止波长会向短波偏移。一般说来，当入射角从0°变化到45°时，中心波长会向短偏移大约10％。这个特性可以应用于需要微调起始波长或者截止波长的应用。

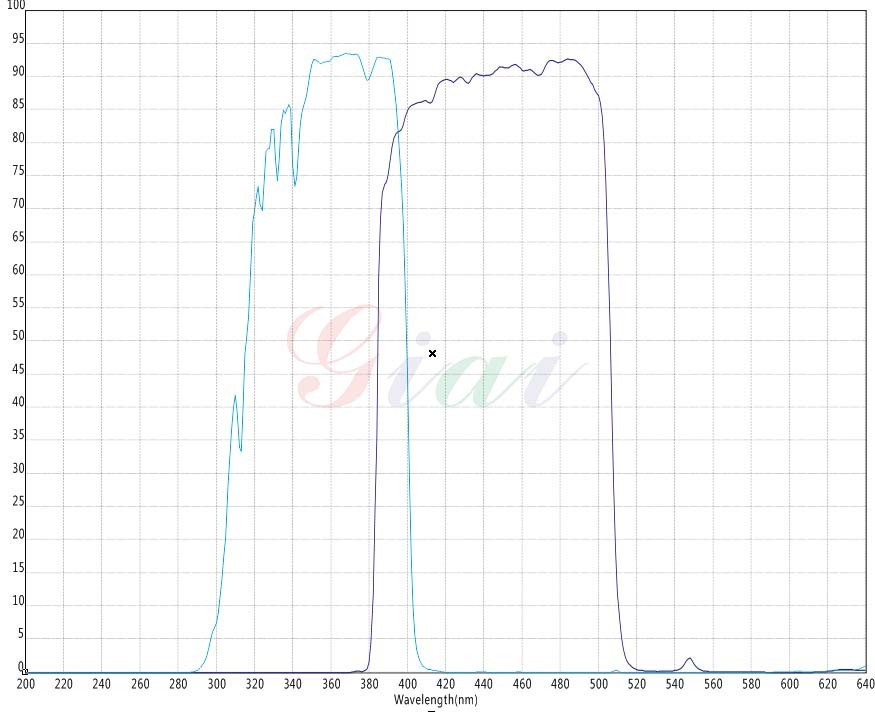

| 型号 | 应用 | 中心波长 | 截止过度带 | 截止深度 | 透过率 |
| Giai-SP-400 | 紫外光源 | 420nm | >20nm | OD2-OD3 | 330-390nm@T>80% |
| Giai-SP-500 | 刑侦多波段光源 | 500nm | >20nm | OD2-OD3 | 400-490nm@T>85% |
| Giai-SP-630 | 激光防护眼镜 | 630nm | >20nm | OD2-OD3 | 400-620nm@T>90% |
| Giai-SP-650 | 高清相机 | 650nm | >20nm | OD2-OD3 | 400-640nm@T>94% |
| Giai-SP-700 | 广角镜头 | 700nm | >20nm | OD2-OD3 | 690-1100nm@T>95% |
| Giai-SP-900 | 票据检测 | 900nm | >20nm | OD2-OD3 | 890-1100nm@T>90% |
