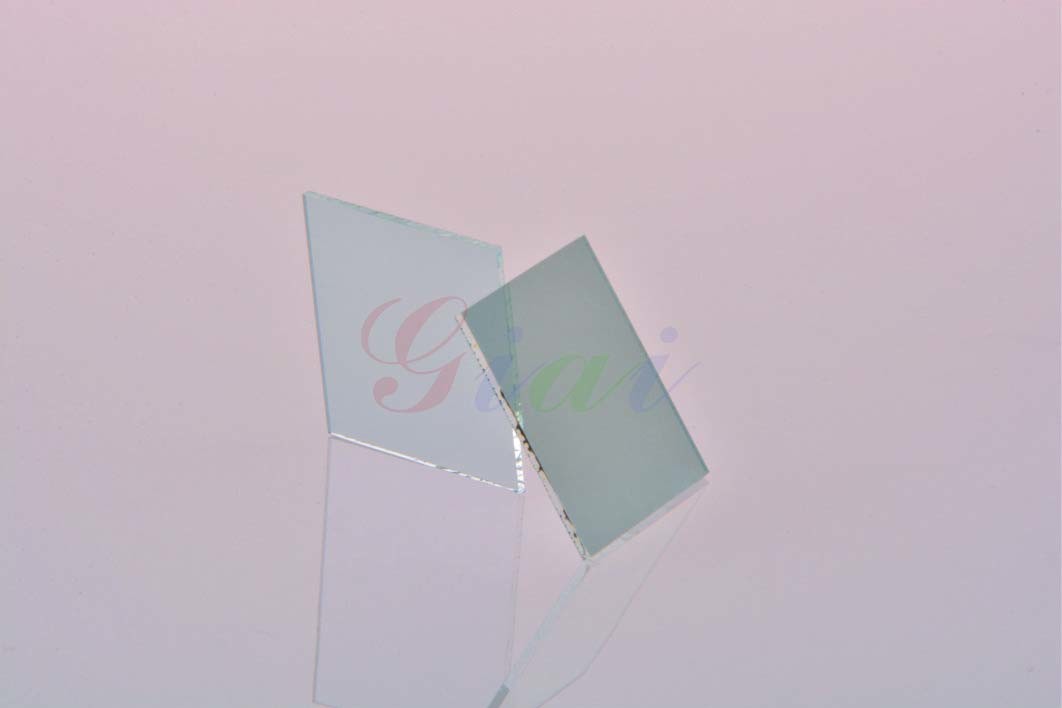

产品介绍：
平面分光镜在光路中起到分离光源能量和改变光路方向作用，结构设计比较简单，光吸收�。止夂蠊馑鸷男〉扔诺悖瑆66国际·利来（中国）官方分光镜的特点是平坦的全介质膜分光比和背面有30弧分的楔面以及超好的增透减反效应，确保不重影和杂散光出现。广泛在显微成像、机器视觉、激光分束、3D合成领域得到良好的应用。
特点：
曲线波纹平坦，分光比精准，无重影现象。
参数：
| 分光镜 | |
| 工艺方式 | IAD多层介质硬膜、BBAR膜、金刚膜 |

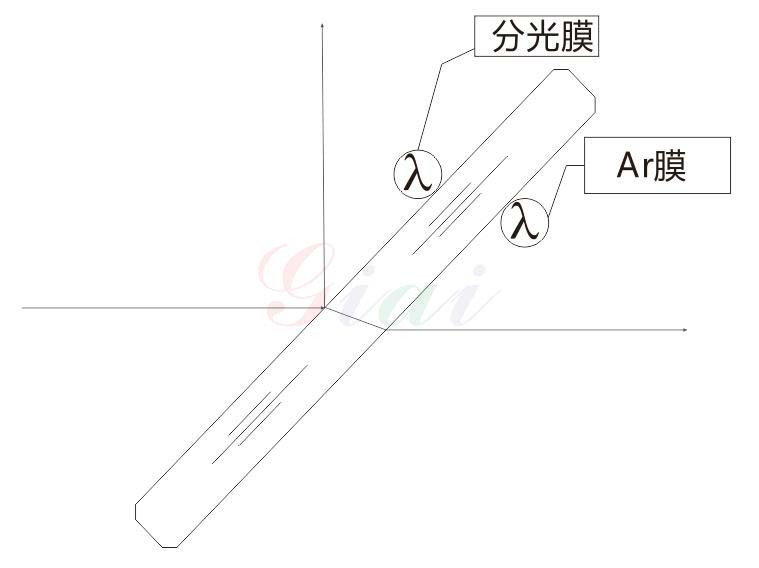

| S1面，AR膜 | 工作波段镀AR膜，R<0.5% |
| S2面，分光膜 | 工作波段镀分光膜，误差±2% |
| 产品材质 | K9，BK7，B270，D263T，石英玻璃 |
| 圆形尺寸范围 | 最小直径Φ3mm，最大直径Φ110mm |
| 方形尺寸范围 | 最小尺寸2mm*2mm,最大尺寸146mm*146mm |
| 产品厚度 | 0.3-5.0mm |
| 通光孔径 | 镀膜覆盖面大于95%有效面积 |
| 表面光洁度 | 国标三级，美军标40-20（划伤/麻点） |
| 环境测试 | MIL-STD-810F |

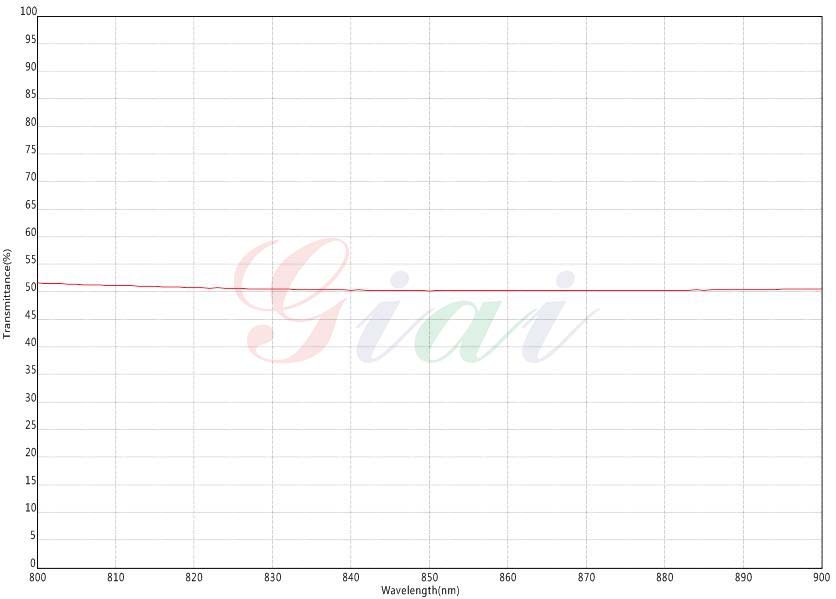

光谱展示：
常用型号：
| 用途 | 尺寸 | 分光波长 | 分光比 |
| 光通信LD泵浦 | 2*2*0.3mm | 850nm | T：R=60:40 |
| 激光器 | 3*4*0.31mm | 532nm | T：R=90:10 |
| 三维测量 | 10*20*0.3mm | 500-650nm | T：R=50:50 |
| 激光灯 | 10*2*1.1mm | 465nm | T：R=50:50 |
| 光纤端面检测 | 15*18*0.3mm | 420-680nm | T：R=50:50 |
| 数码显微镜 | 25*35*1.1mm | 420-680nm | T：R=60:40 |
| 机器视觉 | 84.5*62*1.1mm | 420-680nm | T：R=50:50 |
| 同轴光 | 102*142*1.1mm | 420-680nm | T：R=70:30 |
